Токарные ЧПУ станки

Назначение и область применения

Токарные обрабатывающие центры предназначены для силовой, точной и производительной токарной обработки деталей типа тел вращения: валов, осей, фланцев, колец и т.д., при достаточно тяжелых режимах.
Сочетание высокой жесткости наклонной конструкции станины, мощного привода щпинделя и роликовых направляющих качения, позволяют успешно сочетать силовое резание с чистовой обработкой стальных деталей в закаленном состоянии с твердостью до 58 HRC, при этом обеспечивая высокую точность по 7-му квалитету и шероховатость по 8-9 классам.

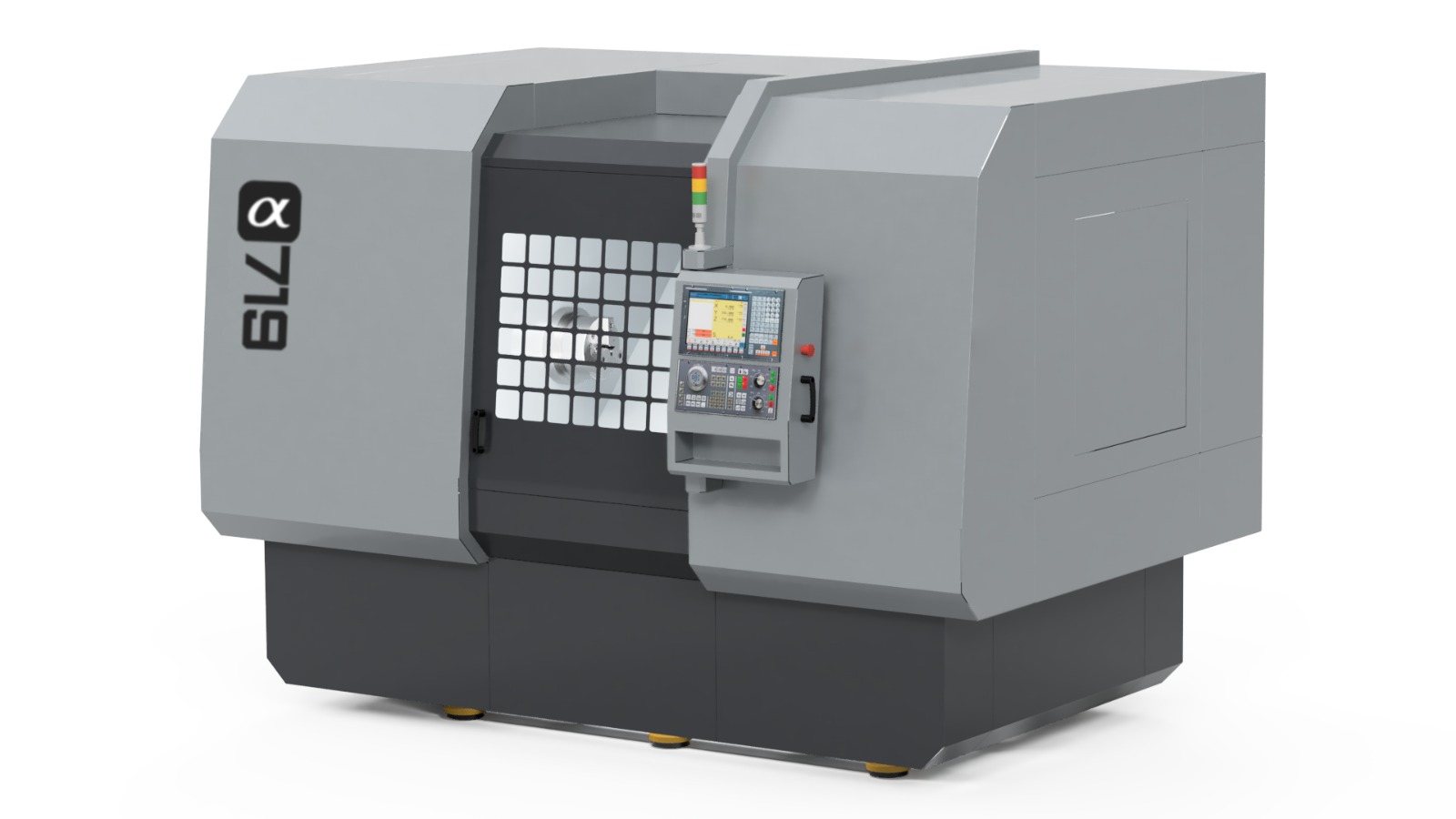

Токарные центры А719 широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности для обработки закаленных, высоколегированных, жаропрочных сталей и чугуна, сплавов титана, сплавов нержавеящих сталей и так далее.
Система ЧПУ
В базовой комплектации устанавливается система ЧПУ CNC-11 Titanium, LCD монитор 10,4 дюймов, сенсорный.
Данная система ЧПУ полностью российского производства и на 100% совместима с постпроцессорами FANUC, что не доставит проблем с вводом в эксплуатацию или переобучением сотрудников.
Помимо этого, она имеет ряд преимуществ:

• Дополнительные 24 резервные "М"- функции;
• Загрузка управляющих программ по сети Ethernet;
• Встроенная память 10 Гб;
• Вращение координат и масштабировании;
• Задаваемые пользователем макрокоманды;
• Автоматическая привязка к заготовке;
• Графическое отображение программы.

Шпиндель

• Мы устанавливаем шпиндели А719. Да, у нас организовано контрактное производство максимально сбалансированных шпинделей. Они обладают высокой статической и динамической жесткостью.
• Все шпиндели в торце оснащены дополнительными форсунками подачи СОЖ (5 bar) в зону резания для интенсивной обработки.

Направляющие качения

• На токарных станках А719 перемещения по осям (X*Y) осуществляется по роликовым направляющим типа RGR фирмы HIWIN (Тайвань). В несущих блоках (каретках) четыре ряда роликов размещены под углом 45, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения (0,003 \~ 0,005).

Стандартный револьвер (статический инструмент) VDI40

Сверхмощная револьверная головка приводится в движение серводвигателем переменного тока с высоким крутящим моментом для быстрого вращения и повторяемости. Конструкция револьверной головки оснащена муфтой большого диаметра, обеспечивающей точное позиционирование и высокую силу зажима.
Блоки: сечение резца 25х25 мм, расточной инструмент - Ø40 мм

Кабинетная защита

Полностью закрытая зона обработки, в том числе верхняя защита корпуса, предотвращает разбрызгивание охлаждающей жидкости подающейся в зону резания под высоким давлением, так и попадание нежелательных предметов сверху в рабочую зону. Полностью закрытая кабинетная защита значительно снижает уровень шумности при работе оборудования на максимальных оборотах, что благоприятно сказывается на общей атмосфере производства.
